Разъемы DIN 41612 (международный стандарт IEC 603–2) представляют собой промышленные соединители для печатных плат, используемые в различных автоматизированных системах управления технологическими процессами. Они обладают высокой электропроводностью и долговечностью благодаря использованию качественных материалов. Рассмотрим основные характеристики, типы и применение разъемов DIN 41612.

Основные характеристики:

1. Конфигурация:

   • 2-х и 3-х рядные разъемы.

   • Шаг контактов: 2.54 мм и 5.08 мм в зависимости от конфигурации.

   • Количество контактов: от 8 до 96.

2. Материалы:

   • Контакты изготовлены из фосфористой бронзы с золотым покрытием контактной части и оловом со стороны платы.

   • Корпус имеет ключ от неправильного соединения.

3. Монтаж:

   • Под пайку для разъемов на плату с длиной выводов 2.5 мм или 4.0 мм.

   • Под накрутку для разъемов на кабель с длиной выводов 13.0 мм или 17.0 мм с использованием специального инструмента.

Типы разъемов DIN 41612:

Двухрядные разъемы:

• Серия В, В/2, Q, Q/2: Разъемы с шагом 2.54 мм, числом контактов от 16 до 64, длиной выводов 4.0 мм и 2.5 мм.

• Серия Н: Разъемы с 15 силовыми контактами (ток 15 А), шагом 5.08 мм и длиной выводов 4.0 мм и 10 мм.

• Стандартная длина корпуса: 95 мм для серий В, Q и Н, вдвое короче для В/2 и Q/2.

Трехрядные разъемы:

• Серия С, C/2, R, R/2, P: Разъемы с шагом 2.54 мм или 5.08 мм, числом контактов от 8 до 96, длиной выводов 2.5 мм и 4.0 мм для пайки на плату, 13.0 мм или 17.0 мм для накрутки на кабель.

• Стандартная длина корпуса: 95 мм для серий С и R, вдвое короче для C/2 и R/2.

Примеры моделей:

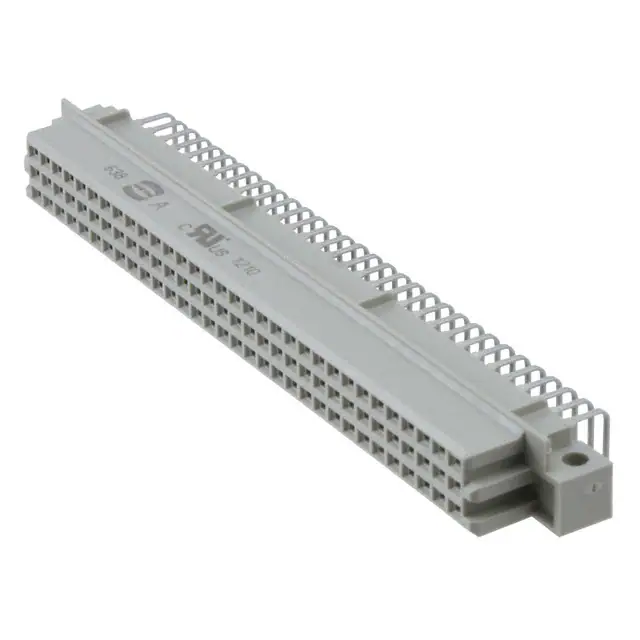

1. 612R-96F:

   • Описание: Разъём DIN 41612, 96 контактов, розетка, прямой угол, 3 ряда.

   • Применение: Автоматизированные системы управления технологическими процессами.

2. 612R-64F-E:

   • Описание: Разъём DIN 41612, 64 контакта, розетка, прямой угол, 3 ряда.

   • Применение: Промышленные системы управления.

3. 612C-32F-E2:

   • Описание: Разъём DIN 41612, 32 контакта, розетка, длина контакта 4.0 мм, чётный, 3 ряда.

   • Применение: Автоматизация и транспорт.

Применение:

Разъемы DIN 41612 используются в различных отраслях благодаря своей надежности и универсальности. Вот несколько примеров:

• Нефтегазовая и легкая промышленность: В системах управления технологическими процессами.

• Металлургия: В автоматизированных системах управления производственными процессами.

• Транспорт: В системах управления и мониторинга транспортных средств.

• Автоматизация: В панельных ПК и промышленных контроллерах.

Разъемы DIN 41612 обеспечивают надежное и долговечное соединение в промышленных условиях благодаря использованию качественных материалов и продуманной конструкции. Выбор конкретной модели зависит от требований к количеству контактов, конфигурации и условий эксплуатации.

Купить разъемы для плат DIN 41612 - Компонентс Ру

В Компонентс Ру представлен широкий ассортимент разъемов для плат DIN 41612, соответствующих международному стандарту и обеспечивающих надежное соединение в электронике. Мы предлагаем различные типы: разъемы типа B, C, D, E, F, H, R, Q, полуразъемы, разъемы с кабелем, а также аксессуары к ним.

DIN 41612 - это надежное и проверенное временем решение для соединения плат в промышленных, телекоммуникационных и других приложениях, требующих высокой прочности и долговечности соединения.

Наши разъемы доступны с различным количеством контактов, шагом и типом монтажа (сквозной, поверхностный). Мы работаем с ведущими производителями, гарантируя высокое качество продукции и соответствие всем необходимым стандартам.

Закажите разъемы DIN 41612 на сайте Компонентс Ру и получите быструю доставку и профессиональную консультацию. Наши специалисты помогут вам подобрать оптимальное решение для ваших задач. Обеспечьте надежность ваших соединений с Компонентс Ру!
